7001200 NG 80

Reflex (Германия)

Артикул производителя:	7001200
Код товара:	03059
Раздел каталога:	Баки системы отопления
Модель товара:	NG 80
Наименование:	Reflex NG 80 мембранный бак для систем отопления
Производитель:	Reflex (все артикулы производителя)
Производство:	Германия
Сайт производителя:	www.reflex.de
Цена:	14 069 р.

Похожие

Каталог: Баки системы отопления

	Reflex NG 8 мембранный бак для систем отопления Технические характеристики Емкость 8 литр Давление 1.5 бар Макс. избыточное давление 3 бар Макс. рабочая температура 120 °С Присоединение 3/4`` Размер (высота) 233
	Reflex NG 12 мембранный бак для систем отопления Технические характеристики Емкость 12 литр Давление 1.5 бар Макс. избыточное давление 3 бар Макс. рабочая температура 120 °С Присоединение 3/4`` Размер (высота) 315
	Reflex NG 18 мембранный бак для систем отопления Технические характеристики Емкость 18 литр Давление 1.5 бар Макс. избыточное давление 3 бар Макс. рабочая температура 120 °С Присоединение 3/4`` Размер (высота) 360
	Reflex NG 25 мембранный бак для систем отопления Технические характеристики Емкость 25 литр Давление 1.5 бар Макс. избыточное давление 3 бар Макс. рабочая температура 120 °С Присоединение 3/4`` Размер (высота) 480

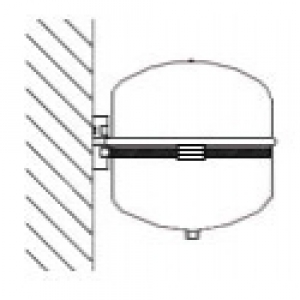

	Кронштейн для экспанзоматов 8 - 25 л Настенный крепеж «Wandhalterung» представляет собой консоль (кронштейн) с ленточным хомутом для вертикального монтажа. Подсоединение мембранного расширительного бака
	Reflex NG 35 мембранный бак для систем отопления Технические характеристики Емкость 35 литр Давление 1.5 бар Макс. избыточное давление 3 бар Макс. рабочая температура 120 °С Присоединение 3/4`` Размер (высота) 465
	Reflex NG 50 мембранный бак для систем отопления Технические характеристики Емкость 50 литр Давление 1.5 бар Макс. избыточное давление 3 бар Макс. рабочая температура 120 °С Присоединение 3/4`` Размер (высота) 495
	Reflex NG 100 мембранный бак для систем отопления Технические характеристики Емкость 100 литр Давление 1.5 бар Макс. избыточное давление 3 бар Макс. рабочая температура 120 °С Присоединение 1`` Размер (высота) 680
	Reflex NG 140 мембранный бак для систем отопления Технические характеристики Емкость 140 литр Давление 1.5 бар Макс. избыточное давление 3 бар Макс. рабочая температура 120 °С Присоединение 1`` Размер (высота) 890
	Reflex N 200 мембранный бак для систем отопления Технические характеристики Емкость 200 литр Давление 1.5 бар Макс. избыточное давление 3 бар Макс. рабочая температура 120 °С Присоединение 1`` Размер (высота) 785
	Reflex N 250 мембранный бак для систем отопления Технические характеристики Емкость 250 литр Давление 1.5 бар Макс. избыточное давление 3 бар Макс. рабочая температура 120 °С Присоединение 1`` Размер (высота) 915
	Reflex N 300 мембранный бак для систем отопления Технические характеристики Емкость 300 литр Давление 1.5 бар Макс. избыточное давление 3 бар Макс. рабочая температура 120 °С Присоединение 1`` Размер (высота) 1085
	Reflex N 400 мембранный бак для систем отопления Технические характеристики Емкость 400 литр Давление 1.5 бар Макс. избыточное давление 3 бар Макс. рабочая температура 120 °С Присоединение 1`` Размер (высота) 1070
	Reflex N 500 мембранный бак для систем отопления Технические характеристики Емкость 500 литр Давление 1.5 бар Макс. избыточное давление 3 бар Макс. рабочая температура 120 °С Присоединение 1`` Размер (высота) 1290
	Reflex N 600 мембранный бак для систем отопления Технические характеристики Емкость 600 литр Давление 1.5 бар Макс. избыточное давление 3 бар Макс. рабочая температура 120 °С Присоединение 1`` Размер (высота) 1530
	Reflex N 800 мембранный бак для систем отопления Технические характеристики Емкость 800 литр Давление 1.5 бар Макс. избыточное давление 3 бар Макс. рабочая температура 120 °С Присоединение 1`` Размер (высота) 1995
	Reflex N 1000 мембранный бак для систем отопления Технические характеристики Емкость 1000 литр Давление 1.5 бар Макс. избыточное давление 3 бар Макс. рабочая температура 120 °С Присоединение 1`` Размер (высота) 2410

Описание

Технические характеристики

Емкость 80 литр Давление 1.5 бар Макс. избыточное давление 3 бар Макс. рабочая температура 120 °С Присоединение 1`` Размер (высота) 570 мм Диаметр 512 мм Вес 17 кг

Описание

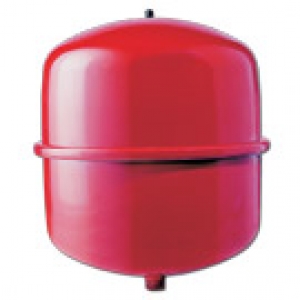

Reflex NG 80 представляет собой напорный расширительный бак с незаменяемой мембраной, используемый в закрытых системах отопления и хладоснабжения для компенсации объема теплоносителя при изменении температуры жидкости (охлаждение или нагрев). Мембранный бак изготовлен из высококачественных материалов, имеет полимерное покрытие и насыщенный красный цвет.

Конструкция
Расширительный бак (цилиндрическая емкость) разделен мембраной на две части — камеры. Одна часть (воздушная камера) заполнена предварительно закачанным низкоинертным газом — азотом под давлением, другая часть (водяная камера) предназначена для воды.

Принцип действия

При нагреве избыточный объем воды поступает в бак, что приводит к сжатию находящегося по другую сторону мембраны газа. В результате как в самом баке, так и во всей системе незначительно повышается давление, не вызывая срабатывания предохранительного клапана. При охлаждении вода из бака возвращается обратно в систему под давлением со стороны газа.
