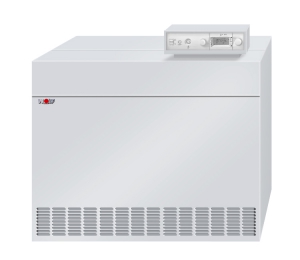

Описание котла Wolf NG-31E 110 (Газовый, с атмосферной горелкой)

Теплогенератор для систем водяного отопления и горячего водоснабжения в односемейных домах.

Котел Wolf NG-31E-11O представляют из себя чугунные котлы нового поколения высокой производительности на газовом топливе (КПД сгорания и ежегодная производительность 95%) с двухступенчатой горелкой атмосферного давления, что на сегодняшний день полностью отвечает требованиям экономии энергии. Принцип их построения: литая топка, повышенная теплоизоляция, которая позволяет достигать высокого КПД.

Технические характеристики котла Wolf NG-31E 110 (Газовый, с атмосферной горелкой):

• Мощность первой ступени кВт: 59,9;
• Мощность двух ступеней кВт: 110;
• Диаметр дымохода мм: 250;
• Вес сухой, кг: 444;
• Производитель: Wolf, Германия.

Присоединение газа у котла Wolf NG-31E 110 (Газовый, с атмосферной горелкой)

• Описываемые здесь мероприятия относятся исключительно к газовому отопительному котлу. Они охватывают только часть работ, которые должны быть выполнены в соответствии с требованиями TRGI.
• Прокладку газовой магистрали, а также ее подключение к газовому входу разрешается осуществлять только газомонтажникам, имеющим необходимые разрешения.
Перед подключением отопительного котла нужно очистить отопительную сеть и газовую магистраль от загрязняющих веществ, особенно при монтаже в старых установках.
• На газовом вводе при присоединении к отопительному котлу предусмотреть газовый запорный кран с запорным устройством (ТАЕ), срабатывающим при определенных термических условиях.
• Перед вводом в эксплуатацию нужно проверить герметичность трубных стыков и соединений на входе газа.
• Испытание на герметичность газопровода проводить без отопительного котла; контрольное давление не спускать через газовую арматуру!

На арматуре газовой горелки разрешается проводить испытания на герметичность при давлении не более 150 мбар. Запорные вентили разрешается снова открывать лишь после того, как испытательное давление будет снижено до номинального давления газового ввода.

Присоединение трубы отходящих газов к котлу Wolf NG-31E 110 (Газовый, с атмосферной горелкой)

Поперечное сечение трубы отходящих газов у котла Wolf NG-31E 110, должно соответствовать диаметру патрубка на устройстве защиты потока.

Поперечное сечение трубы отходящих газов у котла NG-31ED должно соответствовать диаметру патрубка для присоединения трубы отходящих газов на задней стороне коллектора отходящих газов.

Сужения в трубе отходящих газов допускаются при обосновании правильности ее функционирования путем расчетов в соответствии с DIN 4705. Труба отходящих газов должна быть по возможности короткой и, поднимаясь, должна вести к дымовой трубе; наклонный участок трубы способствует отводу отходящих газов.

Тяга в дымовой трубе, измеряемая на расстоянии, равном 2-м диаметрам трубы отходящих газов позади устройства защиты потока, не должна быть менее 0,03 мбар и не должна превышать 0,1 мбар. Если этот показатель выше 0,1 мбар, то рекомендуется встраивать вспомогательное вентиляционное устройство.

При исполнении дымовой трубы нужно учитывать, что в зависимости от размеров и температуры котла температура отходящих газов иногда может быть ниже 80 °С. Чтобы предотвратить возможные повреждения в таких случаях, нужно использовать соответствующую дымовую трубу.

Термометр отходящих газов (принадлежности,обеспечиваемые заказчиком). Для контроля температуры отходящих газов рекомендуется предусмотреть термометр отходящих газов. Загрязнение котла приводят к увеличению температуры отходящих газов и, следовательно, снижают к.п.д. котла. В этом случае не может быть обеспечено оптимальное использование энергии.
