Время вакуумирования кондиционера
#вакуумирование #кондиционер

Перед вакуумированием следует убедиться, что фильтр-осушитель в контуре новый (со свежим сухим силикагелем). После ремонта необходимо заменить фильтр-осушитель на новый. Существует способ восстановления фильтра-осушителя нагреванием горелкой для пайки.

Удаление остатков влаги, кислоты, воздуха из холодильного контура кондиционера называется  вакуумированием, названо так по способу удаления. Требуется специальное холодильное оборудование: станция эвакуации фреона, вакуумный насос, заправочный цилиндр, антикислотные фильтры и фильтры-осушители.

Наличие химически чистого воздуха в герметичном холодильном контуре повышает давление нагнетания и температуру нагнетания до опасной, снижает удельную производительность кондиционера, приводит к перегреву встроенного электродвигателя, увеличению потребления электричества. Наличие даже малых остатков влаги может привести к забивке льдом тонкого отверстия дросселя холодильного контура, особенно ТРВ, где и получается сам холод, порче четырехходового клапана функции зима-лето кондиционера, и в итоге к сгоранию компрессора от превышения температуры нагнетания и перегрева обмоток.

Для удаления влаги из контура насосом необходимо, чтобы вода из жидкого состояния перешла в состояние пара. Для этого есть два пути:

  • При нормальном атмосферном давлении можно нагреть контур с водой до состояния кипения воды (до +100 °С).
  • Значительно понизить давление, чтобы вода сама стала паром при нормальной температуре около +15 °С.

Так как во всём объёме контура поднять температуру до +100 °С невозможно, то используются вакуумные насосы, понижающие давление.

Вакуумирование кондиционеров производится после опрессовки (герметичного соединения медных труб).

В контурах с капиллярной трубкой вакуумирование производят на линии всасывания через заправочный коллектор (бытовые кондиционеры). В системах с ТРВ вакуумирование производят как на линии всасывания, так и на линии нагнетания (полупромышленная серия кондиционеров).

Время вакуумирования зависит от внутреннего объема холодильного контура кондиционера, количества влаги в контуре и температуры контура.

Диаграмма кипения водяных паров в вакууме при давлениях ниже атмосферного, позволяет узнать, до какого давления вакуумировать кондиционер, в какое время года лучше вакуумировать кондиционер.

как когда сколько времени как долго вакуумировать кондиционер

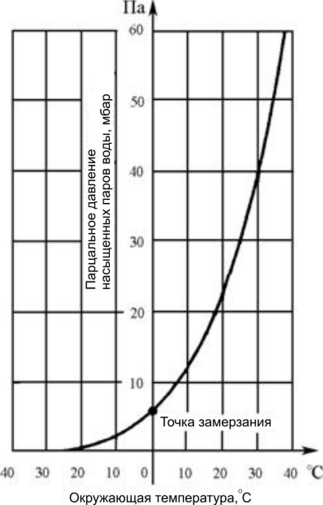

Зависимость давления кипения паров воды от температуры вакуумирования.

Если кондиционер вакуумируют летом при температуре +30 °С, для начала кипения воды достаточно достичь в контуре 40 мбар (вакуумный насос работает не долго). При температуре вакуумирования порядка +15 °С давление в герметичном холодильном контуре кондиционера должно быть снижено аж до 17 мбар (вакуумный насос работает дольше), а при температуре вакуумирования 0 °С — нужно достичь глубокого вакуума до 6 мбар. Закончить вакуумирование кондиционера следует на давлении 1 мбар. Вывод: вакуумировать кондиционер целесообразно летом, в крайнем случае осенью или весной. Перед вакуумированием следует нагреть теплообменник контура горячим воздухом.

В процессе установки нового кондиционера производится обязательное вакуумирование холодильного контура. Поэтому легко ответить на вопрос » Когда лучше установить кондиционер? » — летом, осенью или весной, а сервис, ремонт и дозаправку лучше проводить осенью или весной по причине возможной работы кондиционера зимой в режиме отопления (актуально для инверторных и кондиционеров с зимним комплектом).

Для вакуумирования применяют специальные вакуумные насосы (одноступенчатые, двухступенчатые с газовым балластом) производительностью 10–60 м3/ч при глубине вакуума около 0,4 мбара.
Рекомендации по эксплуатации вакуумного насоса: закрыть всасывающий вентиль насоса и отвакуумировать внутренний объём насоса и вакуумное масло до 6,6 мбара (насос должен нагреться), после чего открыть вентиль и начать вакуумировать холодильный контур. Чем тоньше и длиннее шланг, идущий к вакуумному насосу, тем дольше будет длиться вакуумирование. После завершения вакуумирования следует перекрыть вентили, через которые производилось вакуумирование, и наблюдать характер изменения давления в контуре.

сколько времени наблюдать после вакуумирования давление ваккума

Признаки герметичности холодильного контура

Кривая 4 соответствует герметичной, но плохо обезвоженной системе. Кривая 3 — контур недостаточно герметичен и плохо обезвожен. Кривая 2 — контур обезвожен, но степень герметичности недостаточна. Линия 1 — контур обезвожен, но имеет значительную утечку.

Если через 1,5 часа давление возросло до 10 мбар, вакуумирование повторяют. Если через 1,5 часа после повторного вакуумирования давление возросло до 2 мбар, заново опрессовывают контур и повторяют ваккуумирование снова.

В процессе ремонта, когда есть время, подключённый к контуру вакуумметр вакуум насоса оставляют на сутки. Если в течение 24 часов вакуум поднимется до 0,5 мбара (линия 5), можно считать, что контур полностью обезвожен и герметичен, а значит можно приступать к заполнению контура фреоном.

Для кондиционеров после ремонта, поработавших,  время вакуумирования значительно увеличивается, так как влага покрытая пленкой масла. После ремонта нужно вакуумировать через фильтр-осушитель.

Иногда, чтобы повысить качество удаления влаги, заполняют холодильный контур после вакуумирования химически чистым азотом. В контур подают азот до избыточного давления 0,5 бара.

Чистый азот, поданный в контур, легко поглощает жалкий объем влаги, оставшийся в контуре после первичного вакуумирования. Сухой азот становится влажным азотом. После этого избыточное давление в контуре стравливают в атмосферу. Таким образом, концентрация влаги в контуре ещё больше снижается.

Если теперь ещё раз вакуумировать контур, влажный азот будет удалён, а вместе с ним и та часть влаги, которая оставалась в контуре после первого вакуумирования. Такой прием осуществляют несколько раз.
